今回は、「Fujitsu FMVA50F1W 」ノートパソコンの 液晶不良 液晶交換 修理事例をご紹介します🔧

🔎症状の確認

お客様からのご相談は…
👉「液晶画面が映らない」とのこと。

この症状は外部モニターに接続し映像の出力を確認します。
映像の出力が確認でき、液晶とマザーボードを繋ぐコードに不良が無ければ液晶交換で改善します。

お客様へ診断結果と修理内容をご説明し、ご了承いただいたうえで修理を進めます🛠️✨

🛠️分解の手順

1.裏蓋のネジを外す

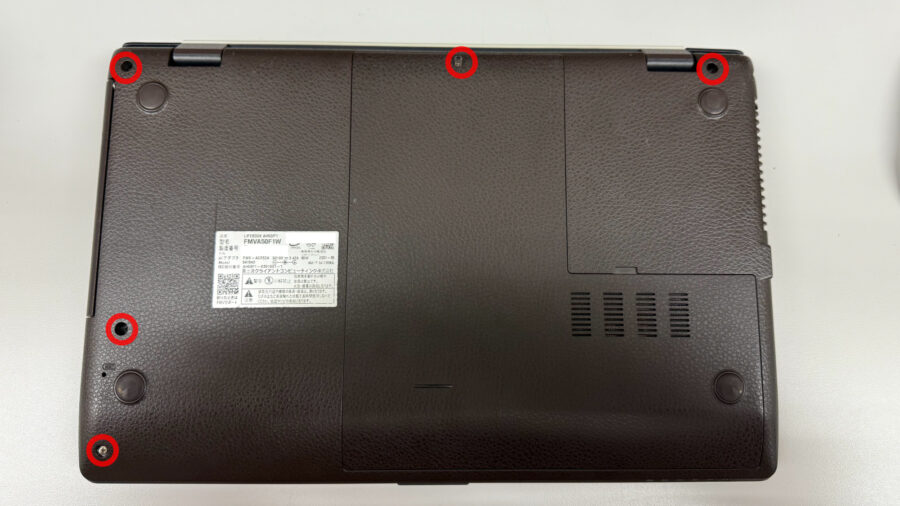

まずは計5本のネジを外します👇

2.バッテリを取り外す

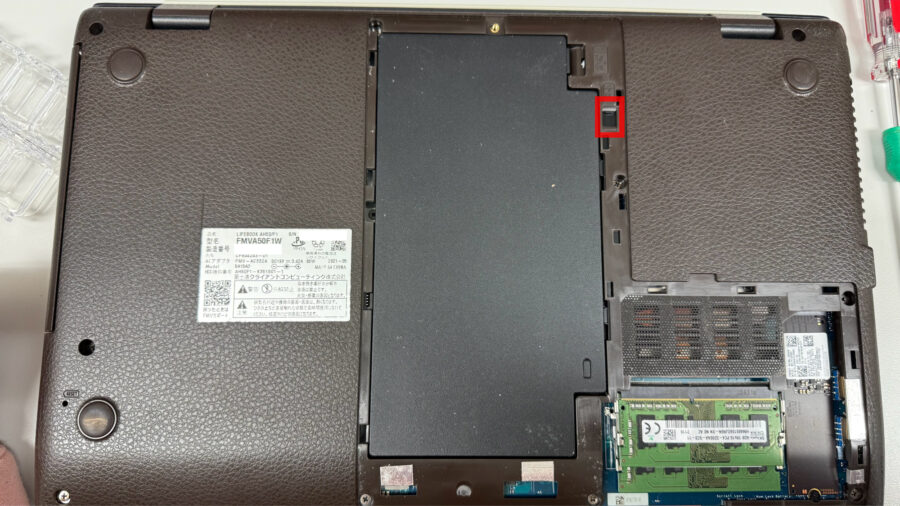

バッテリを覆っているカバーを外し、バッテリのロックを外すと取り出せます。

3.裏蓋を外す

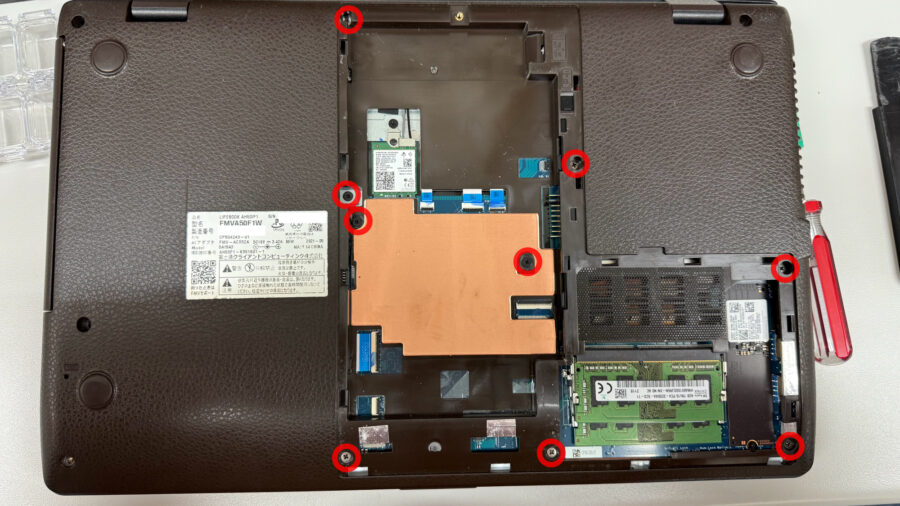

バッテリを外すとネジが出てくるので計9本のネジを取り外します。
ネジを外すと、DVDドライブも地理外せるようになるのでこれも外します。
あとはスパッジャーなどを使い、割れないように裏蓋を取り外します。

4.パソコンの上部分(液晶側)と下部分(キーボード側)を切り離す

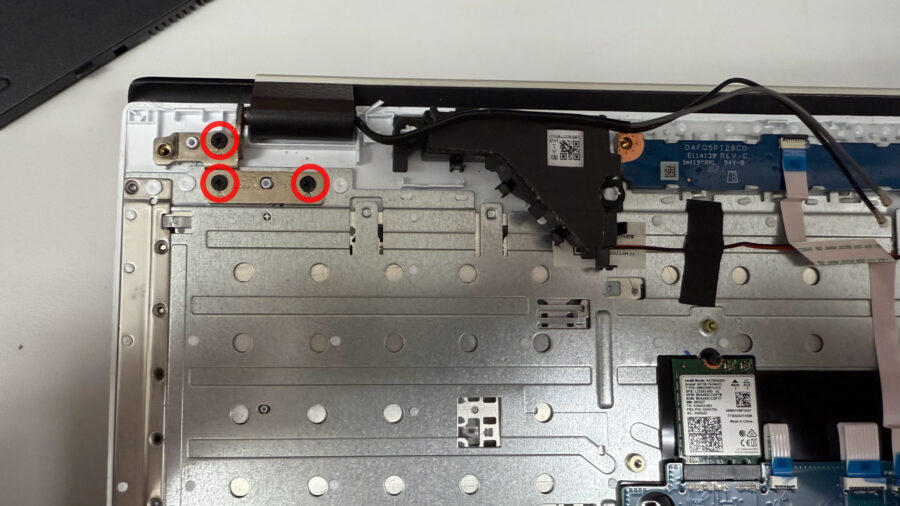

赤丸のネジを外し、その下にWi-fiのコネクタがあるので外し、液晶を映し出すコネクタも外します。
この時に、コネクタは丁寧に外しておきます。(黄色矢印)

次に、左右のヒンジのネジをはずします。するとパソコンの上部分と下部分を切り離すことができます。

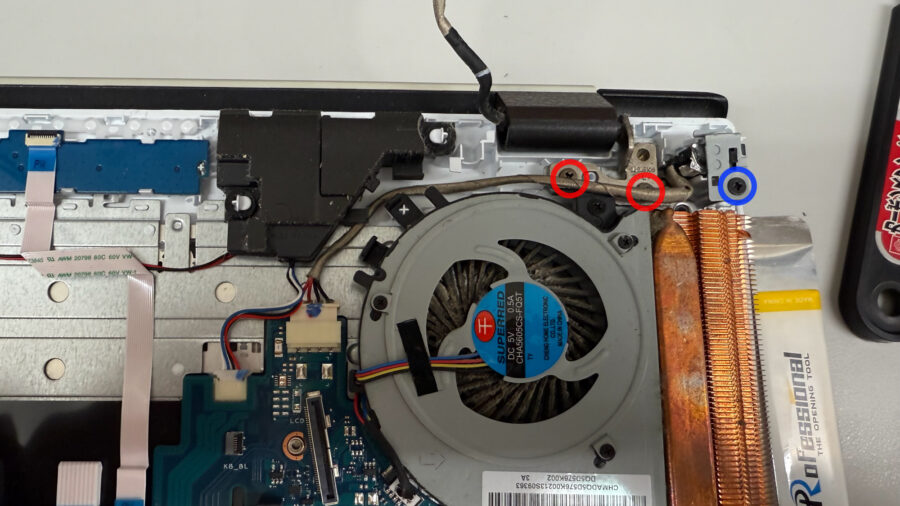

右側のヒンジを上に持ち上げる際に、充電ポートのコネクタが引っかかって邪魔な場合は、青丸のネジを回し、充電ポートを一時的に取り外すと良いです。

5.ベゼルを外す

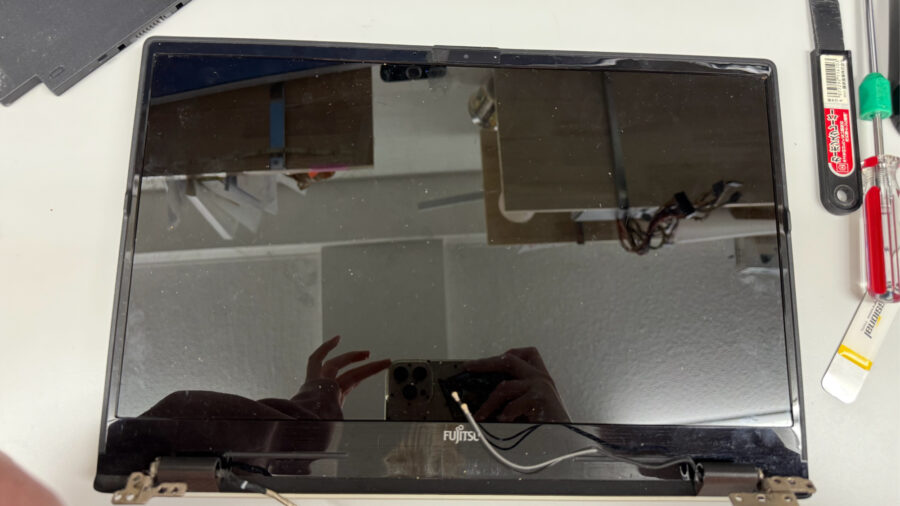

上部分と下部分を切り離せたらスパッジャー等を使用し、ベゼルを外していきます。
このとき、ベゼルや液晶を割らないように注意しながら作業します。

6.液晶を固定しているテープを剥がす

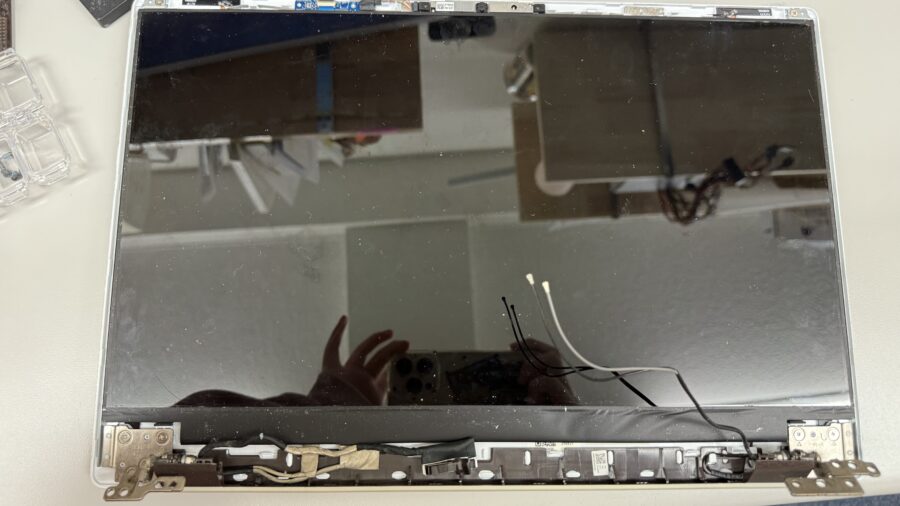

矢印の先に黒いテープが見えるのでピンセットなどで掴み引っ張って外します。
ちぎれやすいので、まっすぐ慎重に引き抜きます。
切れないようにヒートガン等で温めたりするのもおすすめです。

6.新しい液晶を取り付ける
テープを剥がした後は簡単に液晶が取れるので、液晶コードを外し、新しい液晶に繋ぎます。

6.組み戻す
ここまでくれば、逆の手順で組み戻していけば完成です！
最後に動作確認をしっかり行い、修理完了です🙌
