こんにちは！
パソコン修理・データ復旧・パソコンサポート・PC販売業務を行っておりますPCエイドスタッフです！

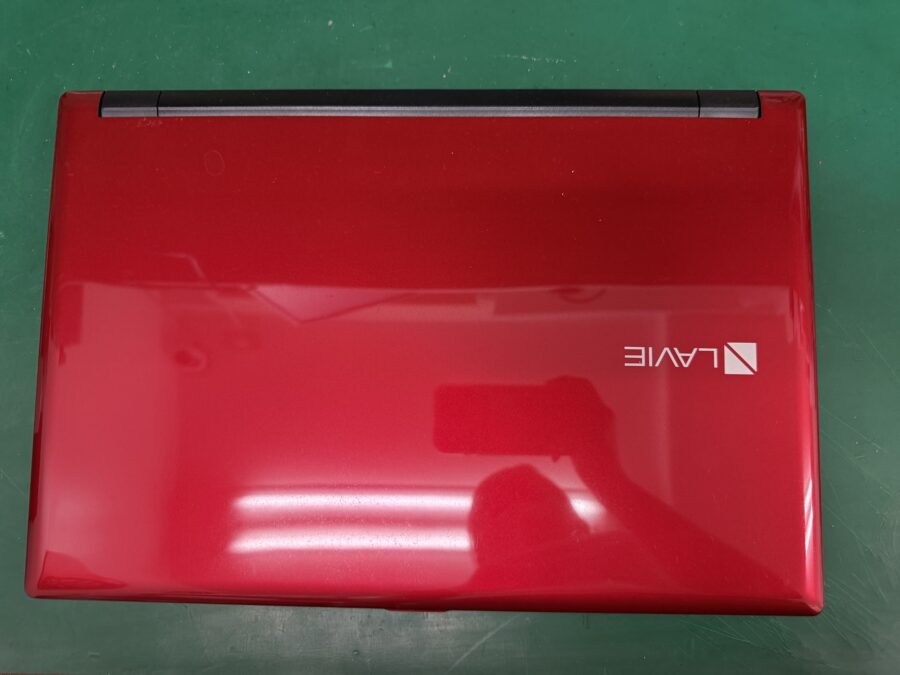

今回は、NEC PC-NS150EAR マザーボード不良 交換 修理事例をご紹介いたします！
症状の確認🔎
お客様から「突然起動しなくなった…」とのご相談を受け、さっそくお持ち込みいただき、直接症状の確認をしたところ、マザーボード不良により起動できていないことが判明いたしました！
診断結果と修理内容をお客様にお伝えし、ご了承いただいたうえで修理を進めます🛠️
分解の手順
1.バッテリーを外す

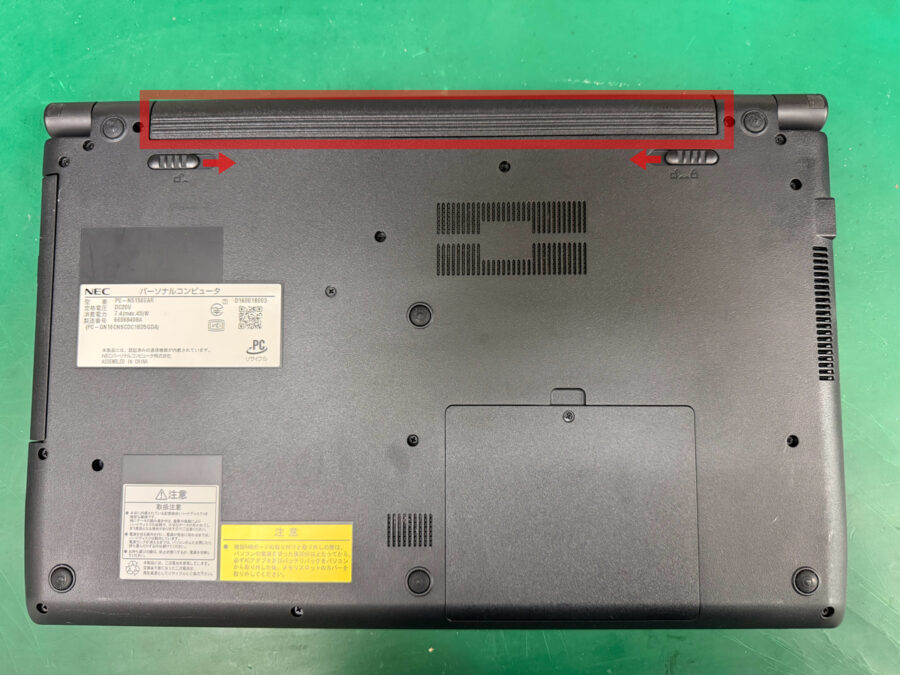

まずは、バッテリーです。
矢印の方向にロックを外すとバッテリが取り出せます。
2.裏蓋のネジを外す

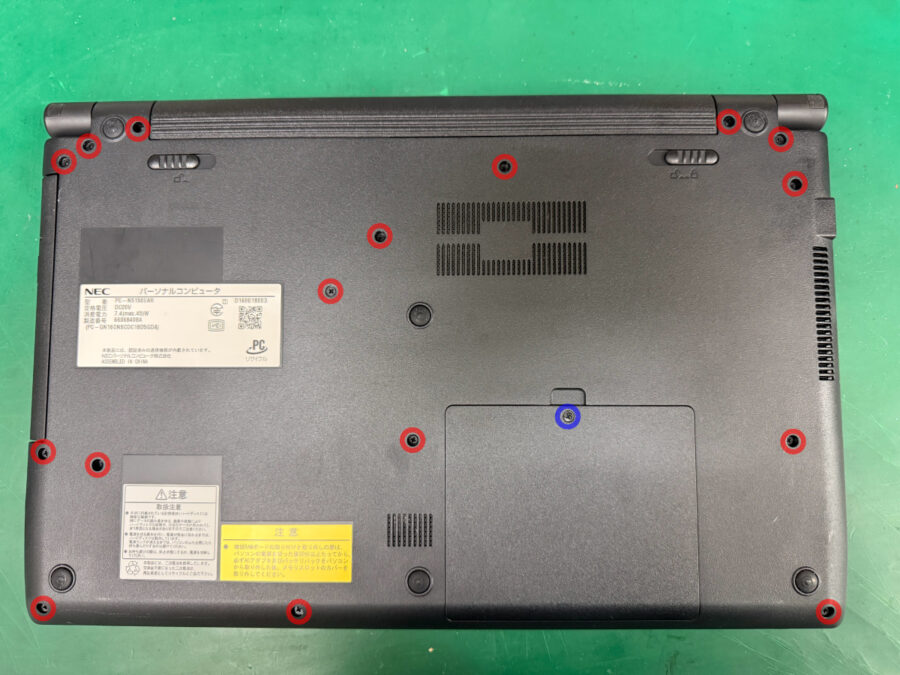

赤丸と青丸で囲ったところにネジがあるのですべて外します。
青丸のネジを取ると蓋が開きます。

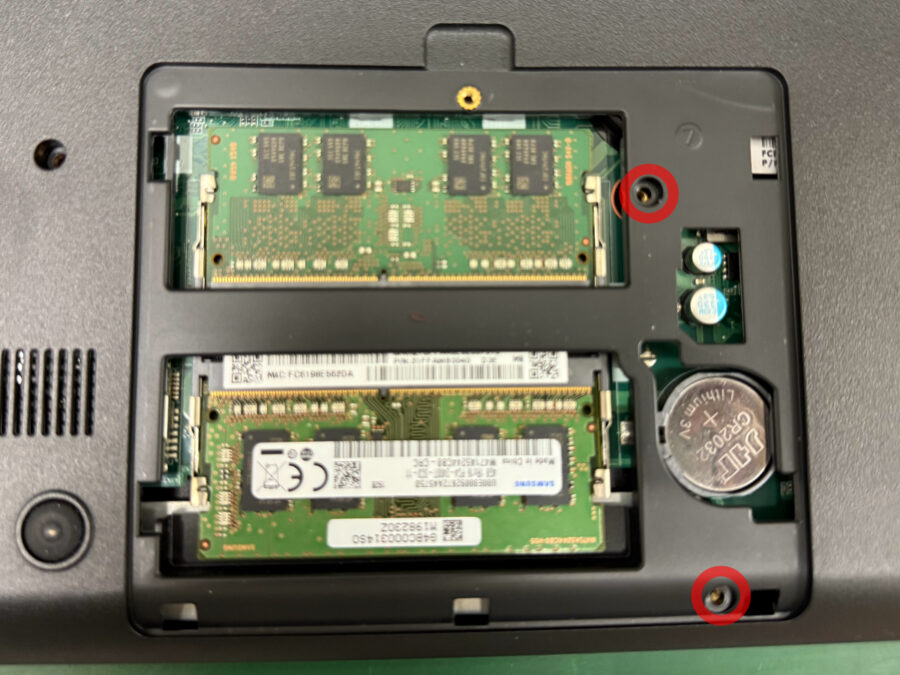

中を確認すると2つのネジで固定されているので取り外します。
これで裏面のネジ取り外し作業は完了です✨
3.キーボードを外す
今回のパソコンはキーボードの下にネジで固定されています。

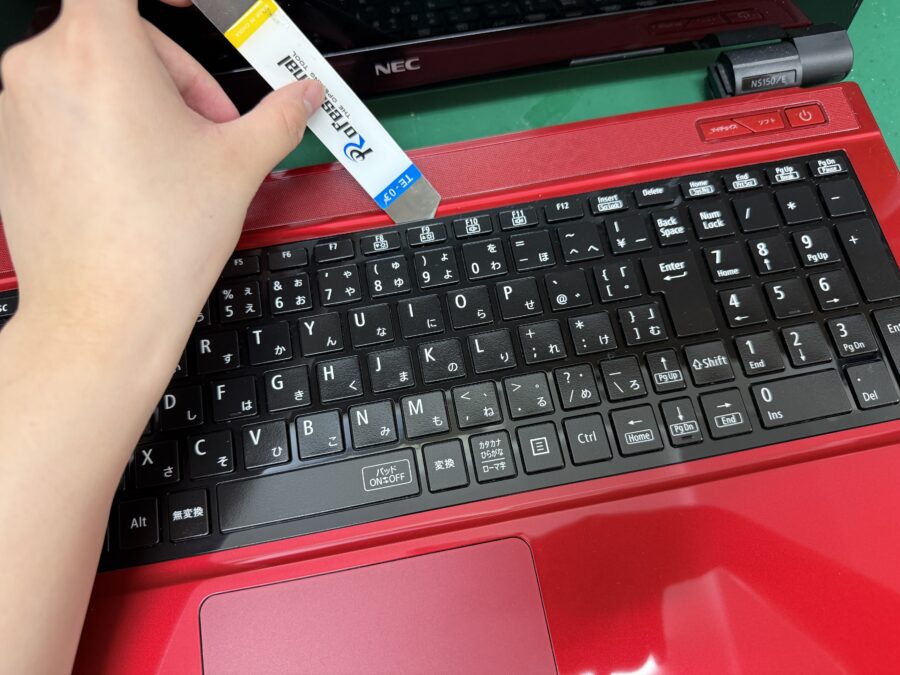

スパッジャー等を利用してキーボードを丁寧に取り外します。
取り外す際、キーボードはコードで繋がっているので無理に引っ張らずゆっくり持ち上げます。
4.コードの接続を外す

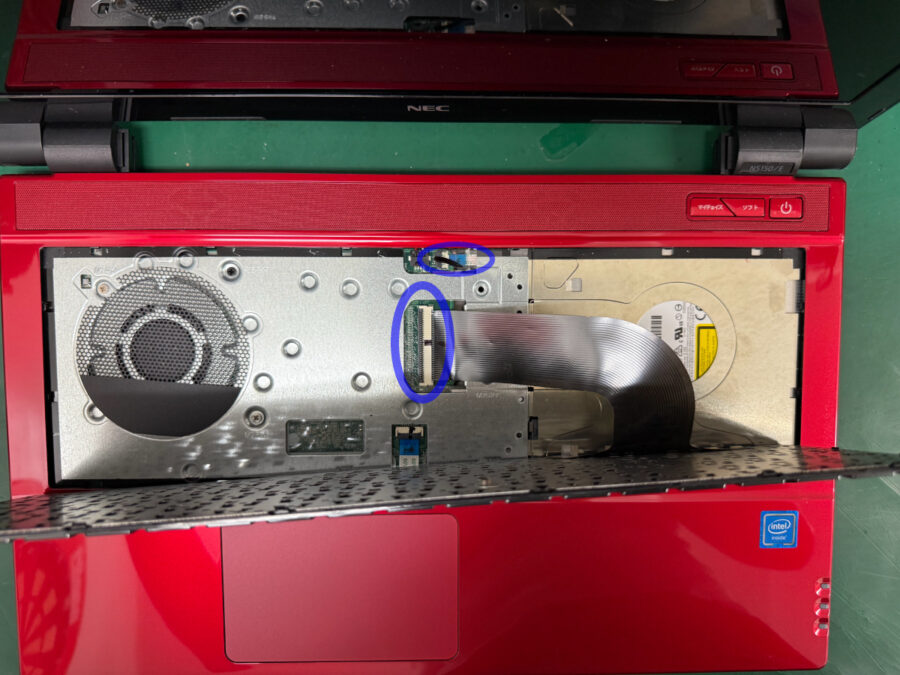

持ち上げるとコードが基盤とつながっているのでこれも外します。
接続を固定しているツメを上にあげるとコードが外せます。
5.ネジを外す

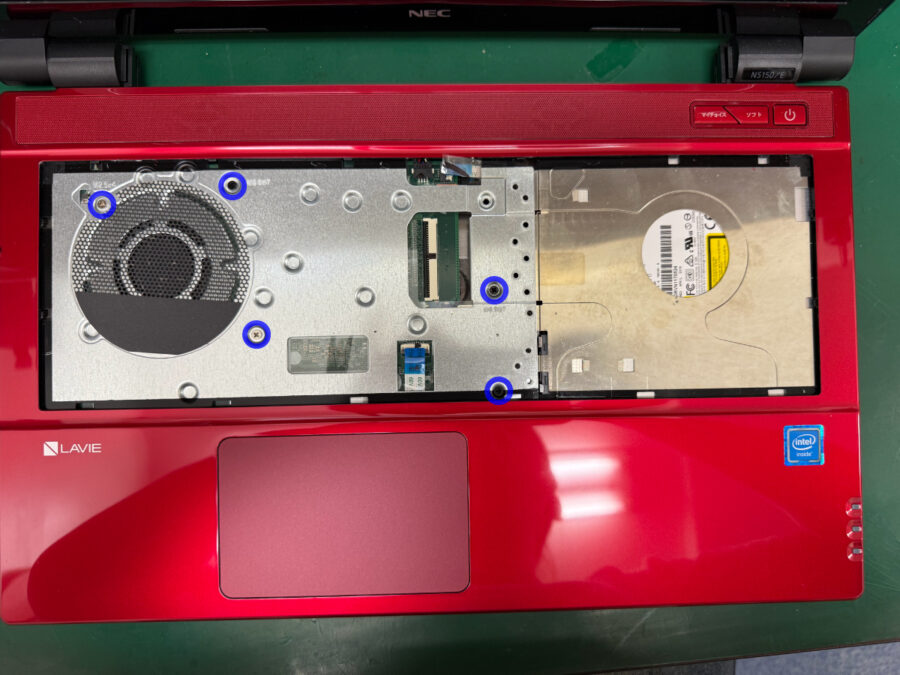

キーボードの下にネジが5個ありました。
青丸で囲っているネジを取ります。
これで全てのネジが外せたので、スパッジャー等を使用しパソコンを覆っている箱を取り外します。
6.マザーボードの接続を外す

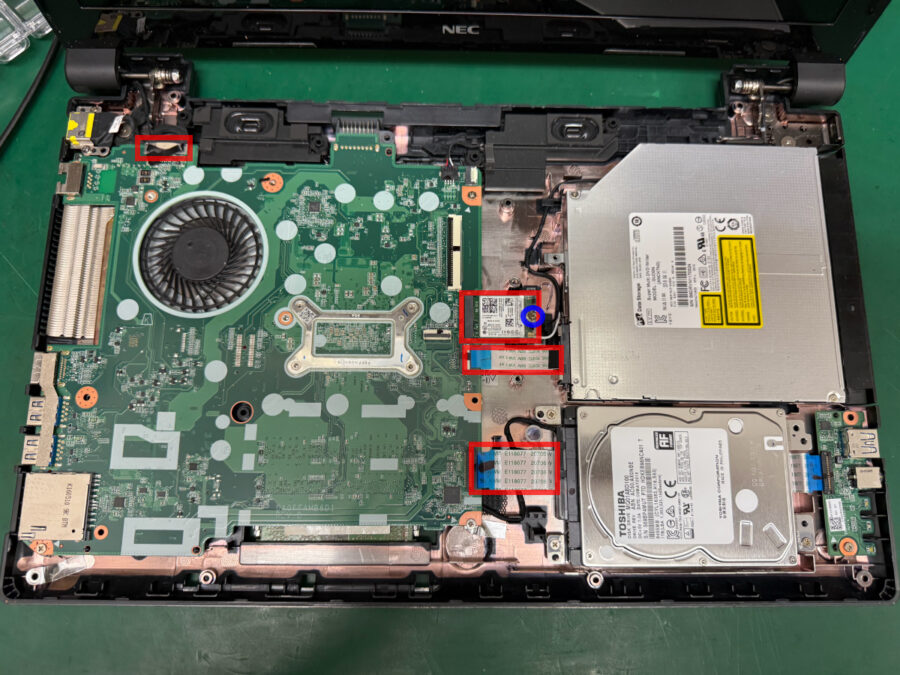

マザーボードを取り外すために、青丸で囲んだネジを取り外した後、赤で囲った部分の接続を外します。
7.マザーボードのネジを外す

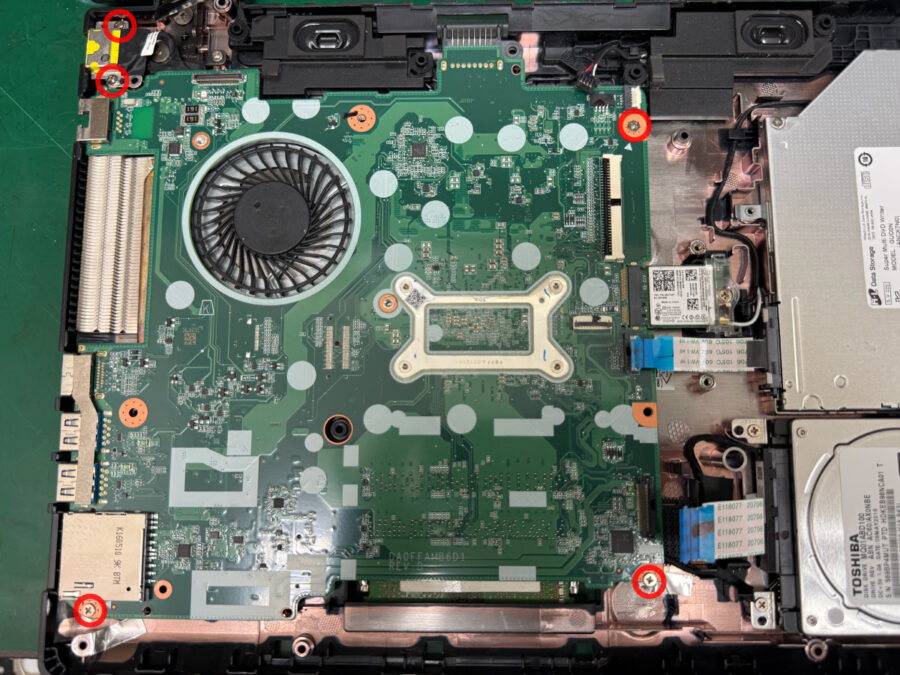

赤丸で囲った部分のネジを外します。

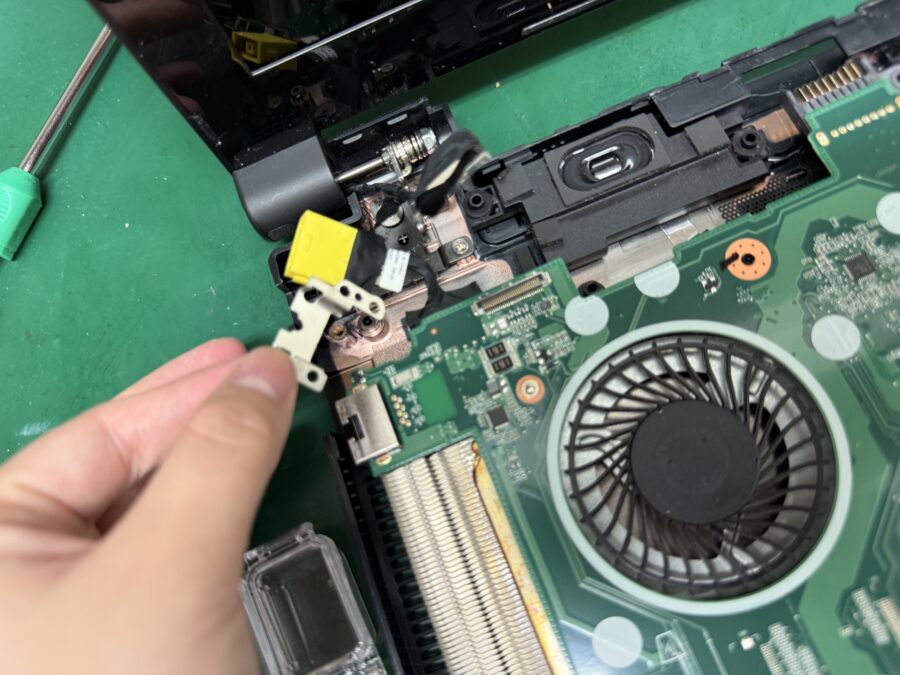

マザーボードを取り外すときに邪魔なので充電端子も取り除いておきます
ここまで終わったらマザーボードの上面を持ちゆっくりめくります。

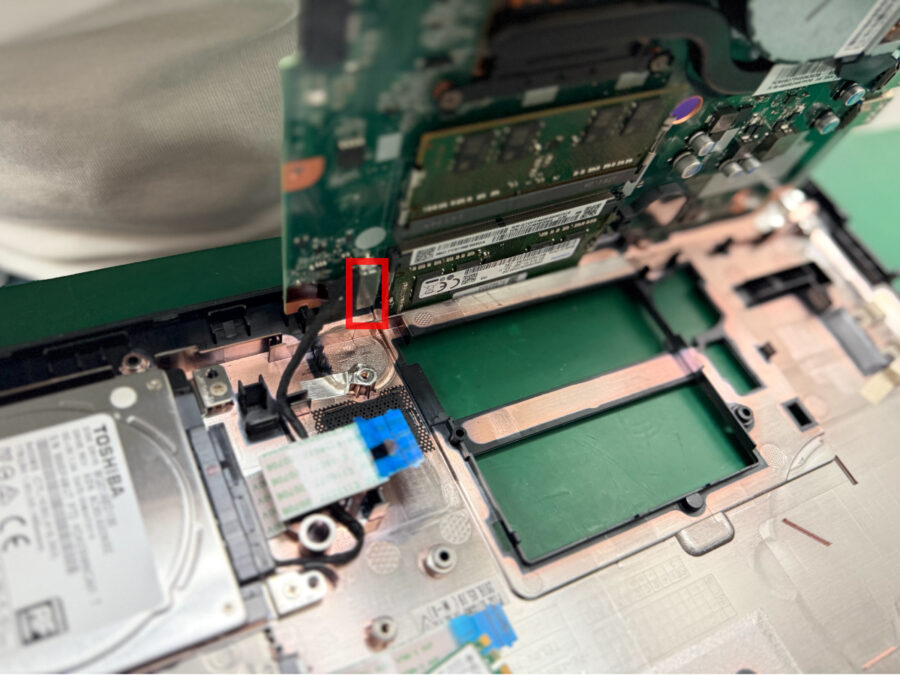

すると、裏面にコードが接続されているのでこれを外します。
8.組み戻し作業
これで、マザーボードの取り外しが可能になったので新しいマザーボードに交換し、逆の手順で組み上げていけば完成です！
9.動作確認

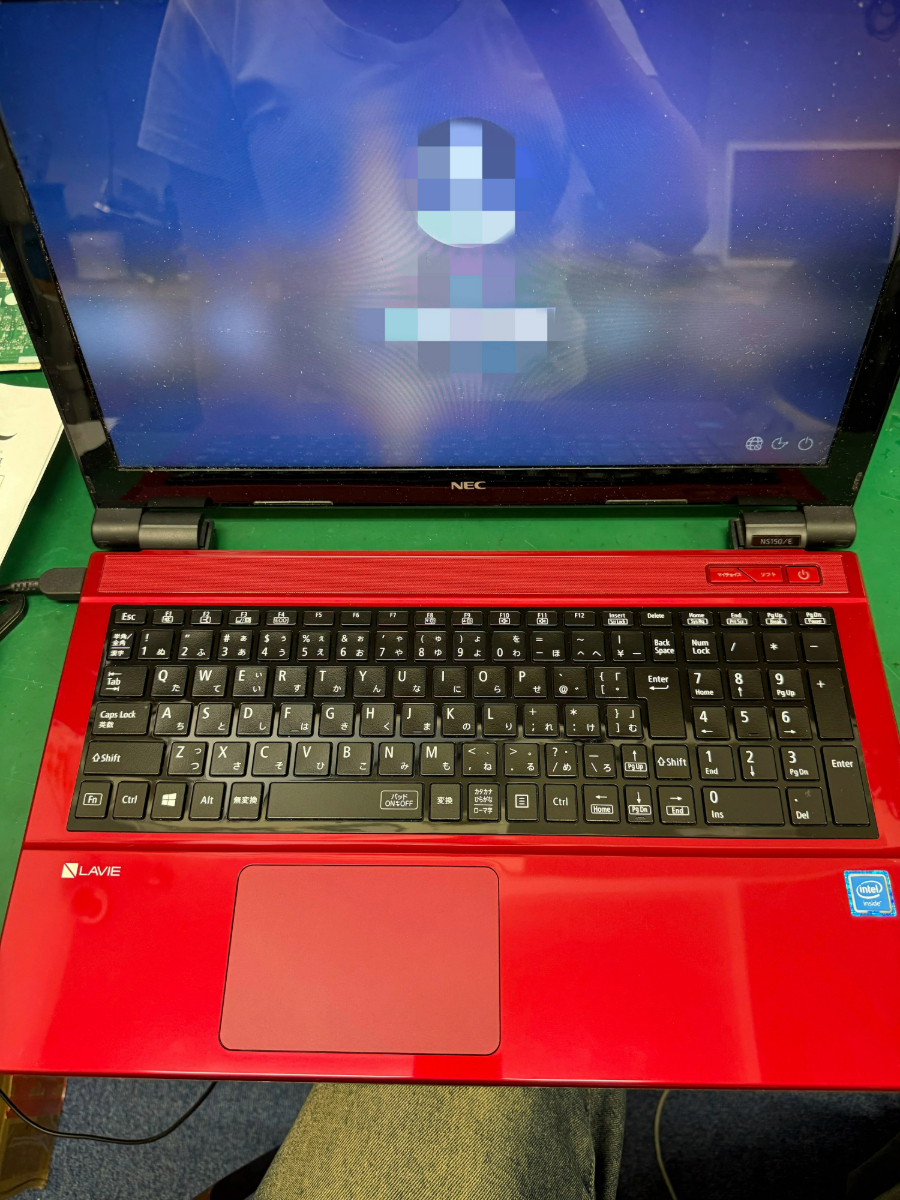

最後の仕上げとして、起動と動作の確認を済ませると作業完了です！
